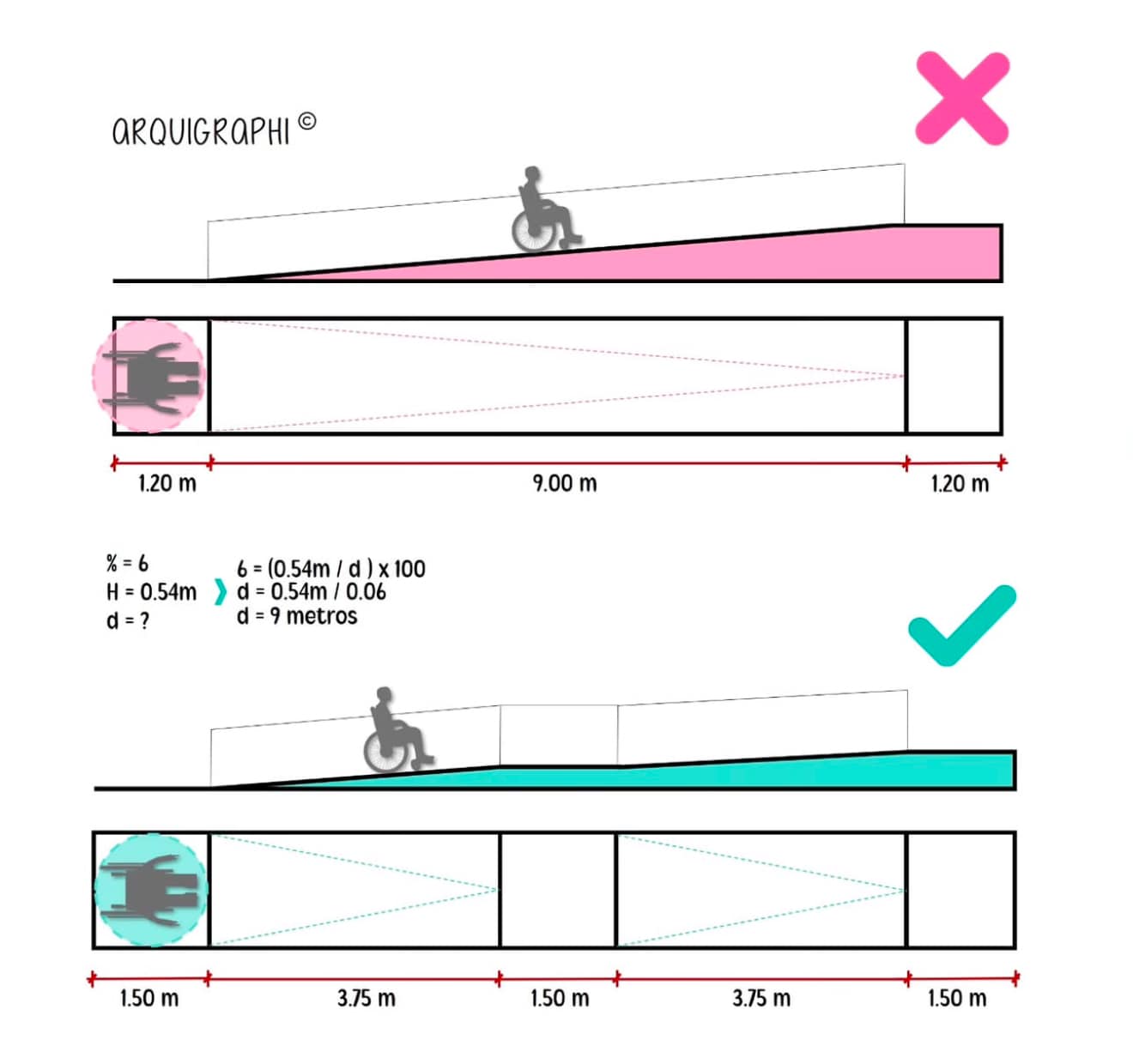

ภาพนี้แสดงการออกแบบทางลาดสำหรับผู้ใช้รถเข็น (wheelchair ramp) โดยเปรียบเทียบระหว่าง
การออกแบบที่ไม่เหมาะสม และการออกแบบที่เหมาะสม

สิ่งที่แสดงในภาพ:
ทางลาดที่ไม่เหมาะสม (ด้านบน - สีชมพู)
มีความชันมากเกินไป ซึ่งอาจทำให้ผู้ใช้รถเข็นขึ้นได้ยากและเป็นอันตราย
ความยาวของทางลาดไม่เพียงพอ ทำให้เกิดความลาดชันเกินมาตรฐาน
ช่องมองด้านข้างแสดงว่าการออกแบบนี้อาจทำให้การมองเห็นภายในอาคารถูกบัง

ทางลาดที่เหมาะสม (ด้านล่าง - สีฟ้า)
มีการกระจายความชันให้ค่อย ๆ เพิ่มขึ้น ทำให้ปลอดภัยและสะดวกต่อการใช้งาน
มีการแบ่งทางลาดออกเป็นช่วง ๆ พร้อมพื้นที่พัก เพื่อช่วยลดความเหนื่อยล้าของผู้ใช้
ความชันถูกคำนวณตามมาตรฐาน โดยกำหนดให้ความชันไม่เกิน 6% และระยะทางลาดที่เหมาะสมคือ 9 เมตร

⚠️ไม่แนะนำให้ออกแบบทางลาดที่มีความยาวเกิน 5 เมตร และมีความชันมากกว่า 6%
(ทางลาดสำหรับคนเดินเท้า)
📌 อย่าลืมออกแบบทางลาดให้มี 2 ส่วนที่มีความลาดเอียง โดยมีพื้นที่พักระหว่างกัน
เพื่อช่วยลดความเหนื่อยล้าขณะขึ้นทางลาด

▪️ ข้อมูลนี้เป็นเพียงคำแนะนำเท่านั้น มาตรฐานการออกแบบในแต่ละสถานที่อาจแตกต่างกัน

Cr. arquigraphi
